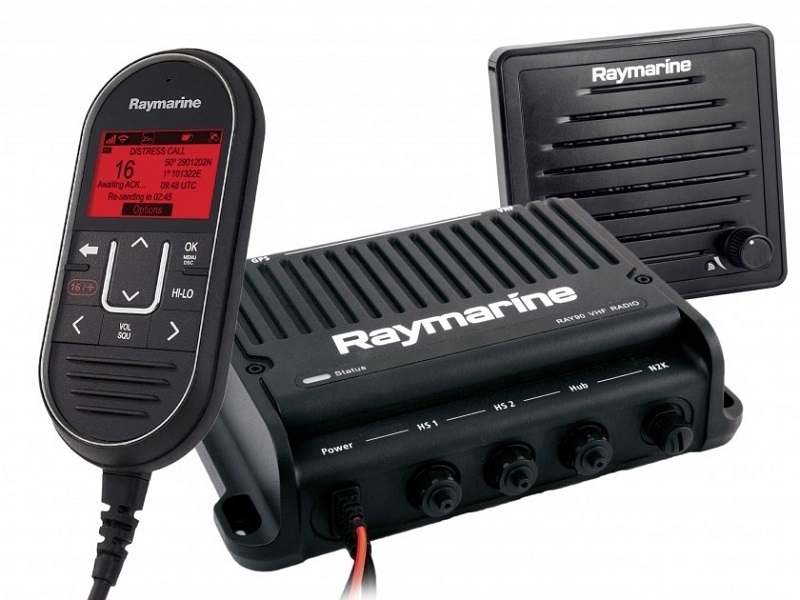

Ray91 – Rádio Modular de VHF Marítimo c/ AIS Classe B

O radio modular de VHF Ray91 eleva as comunicações de dupla estação e gestão de tráfego a um novo nível de potência, desempenho e flexibilidade. O Ray91 apresenta um design tipo “caixa-negra” com um transcetor que fica escondido enquanto que, o handset RayMic e o altifalante remoto oferecem um controlo completo do radio com um áudio nítido.

Características

• Rádio de VHF com dupla estação e design tipo “caixa-negra”
• Recetor de AIS Classe B integrado
• Disponível no handset sem fios e altifalante ativo
• Inclui handset com fios e altifalante passivo
• Expansível até 2 handsets RayMic
• Inclui megafonia e gerador de sinais de nevoeiro
• Recetor de GPS externo opcional e DSC Classe D
• Ligação em rede NMEA2000 e NMEA0183 simples

Nota: necessita de um dos seguintes cabos (não incluídos) para ligação ao micro de mão:

A80291 = 5m
A80292 = 10m
A80290 = 15m

Recetor de AIS Classe B

O Ray91 vem ainda equipado um recetor de AIS integrado. Assim, o Ray91 pode receber informações de navegação e segurança transmitidas por embarcações nas proximidades, equipadas com AIS e, partilhá-las com displays multifunções compatíveis, via NMEA0183 ou NMEA2000. As embarcações equipadas com AIS podem ser facilmente identificadas, juntamente com o seu nome, rumo, velocidade e outra informação.

Comunicações Potentes

O Ray91 vem equipado com um poderoso transmissor de 25W e eletrónica para uma vida longa e desempenho superior. Varrimento de canal, dual-watch, tri-watch e alertas meteorológicos são funcionalidades padrão. DSC Classe D e GPS integrado tornam a definição das opções avançadas de segurança e chamada bastante simples. Basta introduzir o MMSI da embarcação e está pronto a avançar. Para utilização GPS é necessária a antena de GPS passiva GA150.

Rastreio de Posição

Utilize a função de rastreio do Ray91 para acompanhar até 5 embarcações equipadas com DSC nas proximidades. As suas posições são automaticamente partilhadas com o seu Display Multifunções da Raymarine. Na Europa, o Ray91 suporta o sistema ATIS em vias navegáveis interiores.

Megafonia

A megafonia integrada do Ray91, vai permitir-lhe ser ouvido no convés e na marina. Conecte uma corneta opcional e faça sentir a sua presença com uma saída de áudio de 30W. Em situações de nevoeiro, a megafonia pode ser definida para automaticamente gerar avisos de nevoeiro.

Robusto e à Prova de Água
O Ray91 é moldado em alumínio sólido, resistente ao choque e vibração e para uma máxima dissipação de calor. Os handsets RayMic possuem retroiluminação super brilhante para uma visualização fácil em todas as condições de luminosidade e, teclas de grandes dimensões para um fácil acesso às funções mais utilizadas.

ESPECIFICAÇÕES

GERAIS

• Dimensões (A x L x P): 63 x 235 x 160 mm
• Peso: 2.6 kg

AMBIENTAIS

• Estanquicidade: IPX6 & IPX7 | EN60945
• Temperatura de Operação: -25°C a 55°C
• Temperatura de Armazenamento: -25°C a 70°C
• Humidade: até 95%

ELÉTRICAS

• Porta de Comunicações: NMEA 0183 (versão 4.01); NMEA2000 (versão 3.101)
• Tensão Nominal de Alimentação: Unidade com fios /HUB sem fios: 12V DC. Proteção contra inversão de polaridade e sobre voltagem | Handset sem fios: Bateria de Iões de Lítio Recarregável de 2000mAh | Suporte de Carga: 12V DC. Proteção contra inversão de polaridade e sobre voltagem
• Tensão de Operação: 9V DC a 16V DC
• Consumo: Unidade com fio / HUB sem fio: menos de 6A em High Power (13.6V); Standby: 600 mA; Receção: 2 A | Handset sem fios: 1 A Nominal | Suporte de carga: menos de 6A em High Power (13.6V); Standby: 600 mA; Receção: 2 A
• Tipo de carga: Handset sem fios – Carga Indutora sem fios

TRANSMISSOR

• Canais: todos canais disponíveis nas bandas martímas EUA, Internacionais e Canadá
• Frequência: 156.000 – 157.425 MHz | 155.500 a 161.425 MHz Canais Privados
• Estabilidade de Frequência: + / - 1.5 ppm
• Espaçamento de Canais: 12.5 kHz
• Potência de saída: High Power = 25 Watt | Low Power = 1 Watt
• Emissões Espúrias: Melhor que -36 dBm a 25W (inferior a 0.25 µW)
• Desvio máximo: +/- 5kHz
• Impedância da saída de antena: 50 ohms típico

RECETOR

• Tipo de recetor: Super Heterodyne de conversação dupla
• Canais: todos canais disponíveis nas bandas martímas EUA, Internacionais e Canadá
• Frequência: 156.000 – 157.425 MHz |155.500 a 161.425 MHz Canais Privados
• Frequência sem fios: 2.4GHz
• Sensibilidade: melhor que 1 microvolt EMF @ 20dB SINAD
• Sensibilidade Squelch: inferior a -2 dBµ EMF
• Ruído: melhor que -40 dB
• Distorção áudio: inferior a 10%
• Sensibilidade do recetor: Distância -119 dBm (0.25uV)@12 dB SINAD ← Típico | Local -110 dBm (0.7uV)@12 dB SINAD ← Típico
• Seletividade do canal adjacente: mais de 70 dB
• Rejeição de Resposta Espúria: mais de 70 dB
• Rejeição de Inter Modulação: mais de 70 dB

ALTIFALANTE (ATIVO & PASSIVO)

• Potência do altifalante passive externo: 5W (4Ω) / 2.5W (8Ω)
• Potência da Megafonia: 24W (4Ω)

GPS

• Canais: 72
• Arranque frio: 29s
• Sensibilidade IC do Recetor: -167 dBm (rastreio) / -148 dBM (aquisição)
• Compatibilidade GNSS: GPS | GLONASS | BeiDou
• Compatibilidade SBAS: WAAS | EGNOS | MSAS
• Características Especiais: Bloqueio ativo e redução de interferência
• Frequências de funcionamento: GPS L1 C/A | GLONASS L10F | Beidou B1
• Aquisição de sinal: Automática
• Atualização Almanac: Automática
• Dados Geodésicos: WGS-84
• Velocidade de atualização: 20 Hz (20 vezes por segundo em simultâneo com GNSS)
• Precisão Posicional: sem SBAS: <2.5 metros 95% | com SBAS: <2 metros 95%

AIS

• Tipo: Recetor de AIS apenas
