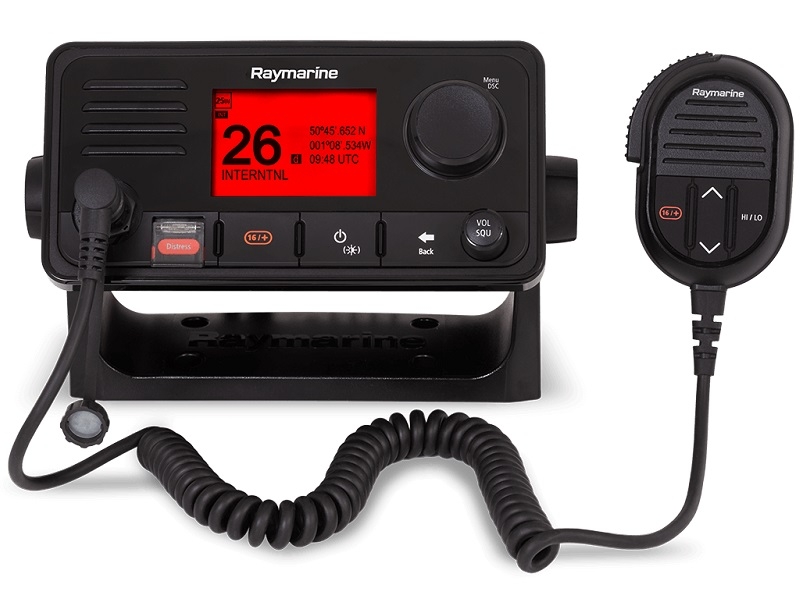

Ray73 – Rádio Fixo de VHF Marítimo c/ Dupla Estação, GPS, AIS e Megafonia

O rádio de VHF Ray73 da Raymarine é uma central de comunicações para a sua embarcação, com recetor integrado de AIS e capacidade de megafonia. O Ray73 possui controlos de grandes dimensões e um ecrã grande para uma utilização simples. O Ray 73 suporta ainda controladores RayMic com e sem fios para um verdadeiro controlo multi estação e capacidade de intercomunicação. Quando conectado a uma corneta opcional, pode gerar avisos de nevoeiro.

Características:

• Rádio Fixo Compacto de VHF marítimo e chamada DSC
• Recetor integrado de AIS fornece dados de alvos para o plotter, radar e instrumentos
• Para avisos de nevoeiro ou sistema de comunicação, utilizar corneta opcional M95435
• Expansão opcional com ou sem fios de handset RayMic
• Recetor de GPS/GNSS integrado com ponto de conexão para antena externa opcional
• Conectividade NMEA2000 e NMEA0183 para integração com sistemas a bordo
• Conexão out de áudio para um altifalante remoto passivo opcional (A80542)
• Inclui kits de instalação à superfície e suporte

ESPECIFICAÇÕES

AMBIENTAIS

• Temperatura de Operação: -20ºC a +60ºC
• Temperatura de Armazenamento: -25ºC a +70ºC
• Humidade Relativa: 95%
• Proteção à prova de água: IPx6 & IPx7
• Conexões: 1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x conexão frontal Handset | 1x conexão traseira para 2ª estação | 1x áudio (RCA) | 1x Antena GNSS (GPS)

ALIMENTAÇÃO

• Tensão Nominal de Alimentação: 12V dc (proteção contra sobre tensão e inversão de polaridade)
• Tensão de operação: 9V dc (proteção contra sobre tensão e inversão de polaridade)
• Consumo: menos de 6 A a elevada potência (13.6V) | Standby: 600 mA | Recebe: 2 A | Potência de saída do Megafone: 25W (4Ω) / 12W (8Ω)

TRANSMISSOR

• Canais: todos os canais das bandas de VHF disponíveis nos EUA, Internacionais e Canadá
• Frequências: 156.000 MHz a 157.425 MHz | 155.500 MHz a 161.425 MHz (canais privados)
• Estabilidade de frequência: +/- 1.5 ppm
• Espaçamento de canais: 12.5 kHz
• Potência de saída: Baixa potência – 1 W | Elevada potência – 25W
• Emissões espúrias: melhor que -36 dBm a 25 W (menos que 0.25 μW)
• Desvio máximo: +/- 5 kHz
• Impedância da antena: 50 Ohms (típico)

RECETOR

• Tipo recetor: Super heteródino de conversão dupla
• Canais: todos os canais das bandas de VHF marítimo disponíveis nos EUA, Internacionais e Canadá
• Frequência: 156.050 MHz a 163.275 MHz | 155.500 MHz a 161.425 MHz (canais privados)
• Sensibilidade: melhor que 1 microvolt EMF @ 20dB SINAD
• Sensibilidade squelch: menos de —2 dBμ EMF
• Ruído: melhor que -40 dB
• Distorção áudio: menos de 10%
• Sensibilidade do recetor: Distância — 119dBm (0.25uV) @ 12dB SINAD (típico) | Local — 110dBm (0.7uV) @12dB SINAD (típico)
• Seletividade do Canal Adjacente: mais de 70 dB
• Rejeição de Resposta Espúria: mais de 70 dB
• Rejeição de Inter Modulação: mais de 70 dB

ALTIFALANTE

• Potência de saída da estação base: 2.5W (8Ω)
• Potência de saída do altifalante do micro de mão: 1W (16Ω)
• Potência do altifalante externo: 5W (8Ω)
• Potência de Saída Handset: 1W (16Ω)
• Potência de saída do megafone: 25W (4Ω) / 12W (8Ω)

GNSS (GPS)

• Canais: 72
• Arranque a frio: < 2 minutos
• Sensibilidade IC do Recetor: - 167 dBm (rastreio) | -148 dBm (aquisição)
• Compatibilidade GNSS: GPS | GLONASS | Beidou
• Compatibilidade SBAS: WAAS | EGNOS | MSAS
• Características especiais: bloqueio ativo e redução de interferência
• Frequência de funcionamento: GPS L1 C/A | GLONASS L10F | Beidou B1
• Aquisição de sinal: automática
• Atualização do almanaque: automática
• Dados Geodésicos: WGS-84 (disponíveis alternativas através de displays multifunções Raymarine)
• Atualização: 10 Hz
• Antena: Interna – chip de cerâmica montado próximo do topo da unidade | Externo – conexão para antena passiva via conector TNC
• Precisão de posição: Sem SBAS: <= 15 metros 95% do tempo | com SBAS: <= 5 metros 95% do tempo
