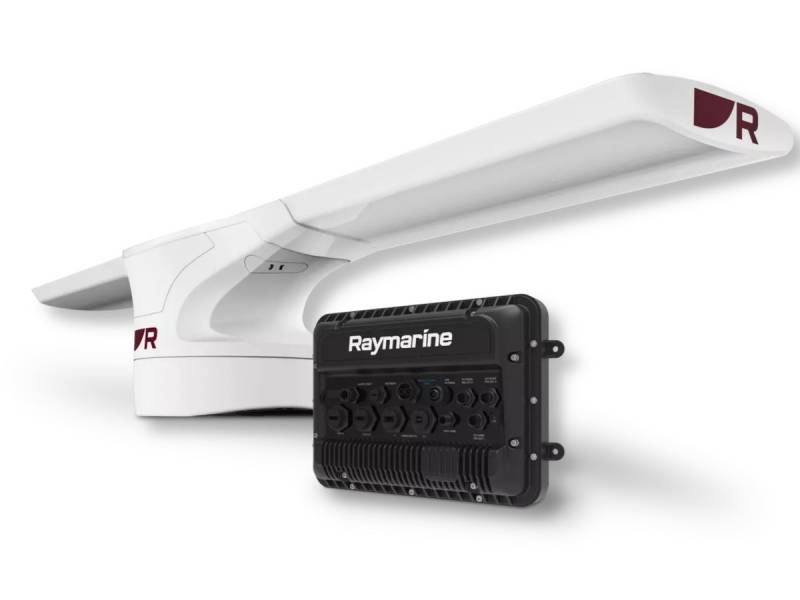

Pathfinder Black Box — Sistema de Radar Caixa Negra

Principais características da Pathfinder Black Box

• Sistema de radar marítimo comercial adequado para embarcações de pesca e embarcações de trabalho costeiras com menos de 500 toneladas de arqueação bruta, bem como rebocadores fluviais, empurradores e rebocadores.
• A Pathfinder Black Box é a solução perfeita para operadores de embarcações que procuram uma solução de nível IMO, mas que não necessitam de certificação IMO para as suas operações.
• Pode ser utilizada com qualquer monitor panorâmico com entrada HDMI que suporte uma resolução de 1920 × 1080.

Instalação simplificada

Concebida para ser facilmente instalada como substituição ou atualização de sistemas existentes, a Pathfinder pesa metade do que radares comparáveis e utiliza cabos de interligação de pequeno diâmetro. Isto permite simplificar o encaminhamento dos cabos e reduzir o tempo de instalação.

Imagens nítidas

A Pathfinder utiliza uma antena de matriz aberta de seis pés, de baixo perfil e sem ventoinha, proporcionando uma nitidez excecional e uma interface de utilizador intuitiva.

Construída para durar

Cada modelo incorpora a tecnologia de ecrã marítimo reforçado da Raymarine e é submetido a testes ambientais rigorosos, aumentando significativamente a longevidade do sistema.

ESPECIFICAÇÕES

AMBIENTAIS

• Temperatura de funcionamento: -25 °C a +55 °C (-13 °F a 131 °F)
• Temperatura de armazenamento: -30 °C a +70 °C (-22 °F a 158 °F)
• Humidade relativa: até 93% a 40 °C (104 °F)
• Grau de proteção contra água: IPx6, IPx7

FÍSICAS

• Dimensões: 356,5 mm × 232,2 mm × 61 mm
• Peso: 2 kg
• Ligação USB: USB-A: entrada tátil; USB-B: saída tátil
• Ligação de acessórios: USB Micro-B
• Ligação da antena GPS: conector do tipo TNC
• Armazenamento externo: requer leitor de cartões remoto
• Ligação Ethernet: PoE RayNet (10/100/1000 Mbit/s) × 3
• Ligações HDMI: entrada HDMI, saída HDMI
• Saída de áudio: conectores RCA esquerdo e direito através do cabo Power/Video/Audio
• Ligações de vídeo analógico: conectores BNC compostos × 2 (conector Alarm/Video 1; cabo Power/Data/Video para Video 2)
• Suporte NMEA 0183: através de NMEA 2000, utilizando um conversor de NMEA 0183 para NMEA 2000 (referência A80721)
• Ligação NMEA 2000: conector DeviceNet
• Ligações sem fios: Bluetooth V4.0; Wi-Fi de banda dupla (2,4 GHz e 5 GHz), 802.11/b/g/n
• Ligação de alarme externo: 2 fios de extremidade livre
• Armazenamento interno: 64 GB de memória de estado sólido

ALIMENTAÇÃO

• Consumo de energia a 12 V CC: 76,56 W
• Consumo de energia a 24 V CC: 71,53 W
• Corrente em desligado a 12 V CC: PoE: 2 135 mA (25,62 W); sem PoE: 352 mA (4,32 W)
• Corrente em desligado a 24 V CC: PoE: 1 161 mA (27,6 W); sem PoE: 352 mA (5,54 W)
• Intervalo de tensão de funcionamento PoE: 9,5 V CC a 32 V CC
• Corrente: 8,56 A
• Intervalo de tensão de funcionamento: 8 V CC a 32 V CC
• Calibre do fusível: 15 A
• Tensão nominal de alimentação: 12 V CC / 24 V CC
• LEN (Número de Equivalência de Carga NMEA 2000): 1
