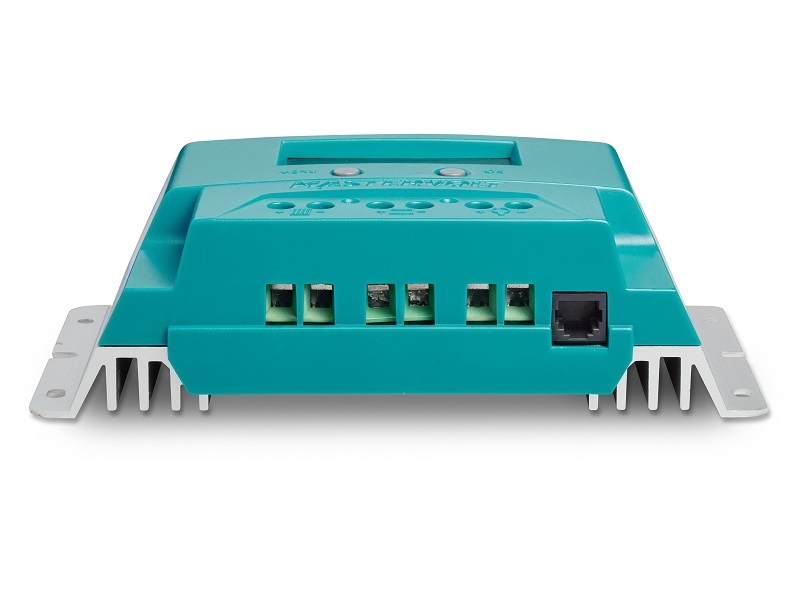

SCM20 PWM – Regulador de Carga Solar de 20A

Este regulador de carga solar possui tecnologia PWM e é ideal para painéis de 36 células (em sistemas de 12V) e painéis de 72 células em (em sistemas de 24V).

O regulador de carga solar SCM20 PWM é indicado para ambientes de elevadas temperaturas e compatível com ligação terra negativa, tornando-o o regulador solar perfeito para ambientes marítimos e móveis.

Seguro, intuitivo e flexível

O SCM20 PWM é indicado para utilização com todos os tipos de baterias de ácido chumbo, de 12V e 24V. Possui um display de grandes dimensões e uma saída comutável com função de iluminação dia/noite.

ESPECIFICAÇÕES

CARREGADOR DE BATERIAS

• Voltagem: 12/24V auto
• Corrente nominal de carga: 20 A
• Tipos de baterias: AGM, Gel, ácido-chumbo
• Sensor de temperatura da bateria: opcional, artigo 41500500
• Saída comutável (corrente máxima): 20 A
• Consumo (noite): < 7 mA

ENTRADA SOLAR (DC)

• Tipo de painel (sistema de 12V): 36 células
• Tipo de painel (sistema de 24V): 72 células
• Corrente PV máxima (Impp): 20 A
• Potência PV recomendada (sistema de 12V): 360 Wp
• Potência PV recomendada (sistema de 24V): 720 Wp

GERAIS

• Arrefecimento: passivo
• Display: LCD retro iluminado com informação sobre potência de carga, voltagem de bateria, corrente de carga, avisos, estado de carga da bateria e definições de bateria
• Ligação terra: ligação terra negativa comum
• Proteção: IP23
• Dimensões (A x L x P): 98 x 189 x 53 mm
• Peso: 0.5 kg

TÉCNICAS

• Tecnologia: PWM (Pulse With Modulation)
• Temperatura: -20º a 50º C, degeneração de alimentação > 40º C
• Dimensões do cabo: 16 mm²
• Proteções: sobreaquecimento, sobrecarga, alta/baixa tensão da bateria, alta/baixa voltagem PV, curto-circuito, reversão de polaridade e transientes HV
• Humidade relativa: 95% sem condensação
