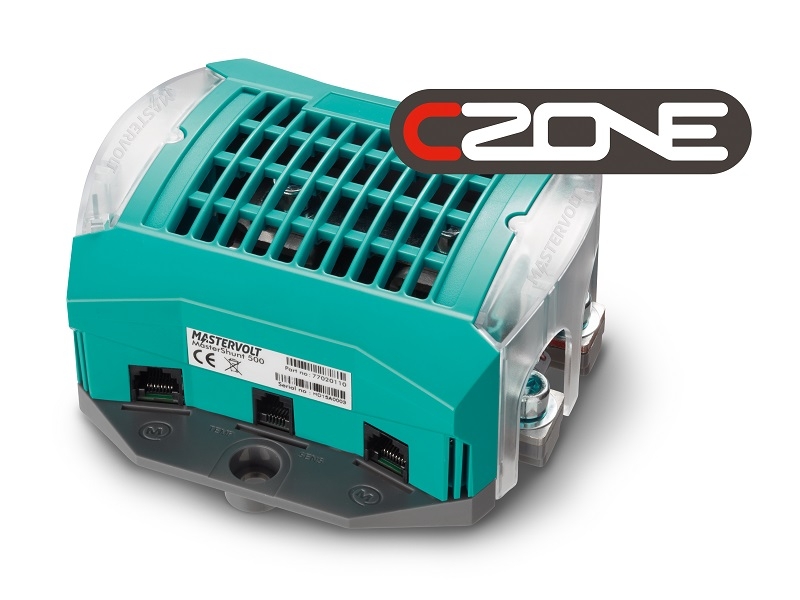

MasterShunt 500 CZone

O MasterShunt é o centro de qualquer sistema elétrico alimentado por baterias. Este monitor integrado de baterias partilha informação acerca do banco de baterias com outros aparelhos MasterBus, CZone ou NMEA2000, como carregadores de baterias, inversores/carregadores e displays. Sem surpresas: permitindo uma automação completa do seu sistema, o MasterShunt melhora o conforto e prolonga a vida útil das suas baterias.

O MasterShunt 500 fornece toda a informação necessária para monitorizar o seu banco de baterias e controlo do seu sistema, como voltagem, corrente, estado e tempo remanescente de carga. Toda a informação é disponibilizada ao sistema através de um único cabo MasterBus ou CZone. A medição extremamente precisa do fluxo de corrente sobre o estado de carga permite ao MasterShunt determinar exatamente o tempo remanescente da carga da bateria.

Eventos programáveis e um relógio integrado em tempo real torna possível uma automação completa do seu sistema. Por exemplo, arranque automático do seu gerador sempre que o banco de bateria esteja com pouca carga ou, gerar automaticamente um aviso num certo nível de profundidade de descarga. O reconhecido design do MasterShunt foi atualizado para obter níveis de precisão e controlo ainda mais elevados.

O MasterShunt 500 CZone permite a Liberdade de escolha no que respeita ao tipo de fusíveis e localização. O monitor de baterias é fornecido com um bus bar interno, para ser utilizado em situações onde um porta fusível externo seja selecionado. Caso o MasterShunt seja instalado perto da bateria, o bus bar pode ser substituído por qualquer fusível T ou ANL, poupando espaço e custo.

Características:

• Comunicação MasterBus, CZone e NMEA2000
• Integra-se num sistema CZone, incluindo ferramentas de setup e ficheiro de configuração
• Shunt digital fornece ao sistema informação extensiva e histórico de dados
• Estado de Carga extremamente preciso e fiável
• Modo de serviço previne perda de memória durante manutenção de sistema
• Indicação de tempo restante realista e preciso
• Possibilidade de instalação de múltiplos MasterShunt em paralelo para uma corrente mais elevada
• Sistema MasterConnect torna a ligação à Distribuição DC muito simples
• Instalação simples e direta
• Caixa robusta com isolação das conexões DC

Aplicações
Qualquer aplicação marítima, móvel, industrial ou de infraestrutura em que as baterias necessitem de ser monitorizadas para uma maior fiabilidade, vida de bateria, conforto e funcionamento.

ESPECIFICAÇÕES

Comunicação e monitorização

• Interfaces de comunicação: MasterBus, CZone, NMEA2000

Especificações Gerais

• Alimentação MasterBus: sim, alimentação Smart MasterBus (desligada para comunicação CZone ou NMEA2000)
• Tensão da bateria: 12, 24 ou 48V DC
• Corrente: 300 A contínuos, 400 A para 10 minutos, 500 A para 5 minutos e 600 A para 2 minutos
• Fusível: inclui bus bar no MasterShunt, fusível T ou ANL vendido em separado.
• Consumo em inativo: 23 mA (operação normal), <1 mA (poupança de energia, MasterBus off)
• Funcionalidade de sistema: alarmes, temporizadores, auto start/stop para gerador
• Informação de sistema: tempo remanescente de bateria, voltagem, corrente, estado de carga
• Alarmes programáveis: aviso de baixa tensão, carga baixa, alta tensão
• Dimensões (AxLxP): 150 x 150 x 65 mm
• Peso: 0.7 kg
• Inclui: MasterShunt, sensor de temperatura, terminador MasterBus, tampa de isolamento para conexões CC, 1 m de cabo flexível Mastervolt-CZone

Especificações Técnicas

• Tipos de baterias compatíveis: Gel, AGM, ácido-chumbo, Iões de lítio
• Proteção: IP21
