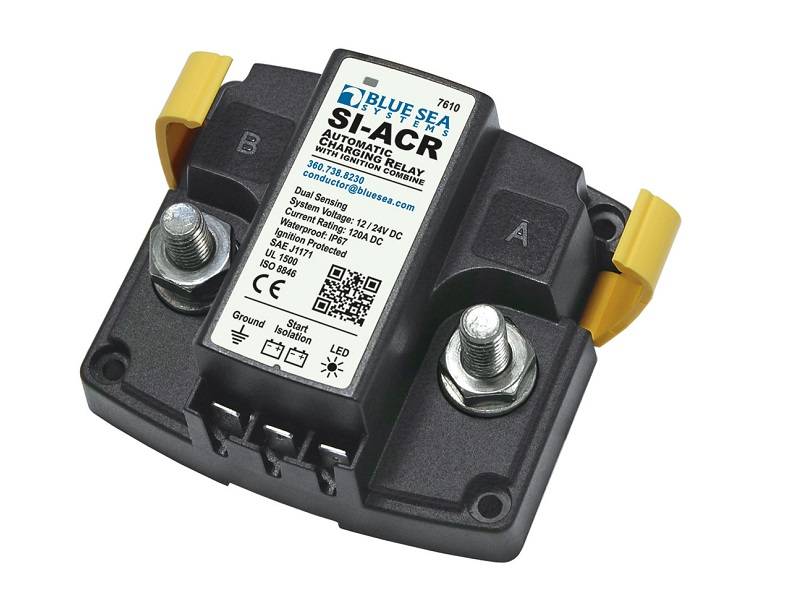

SI-ACR Relé Automático de Carga – 12/24V DC 120 A

O SI-ACR combina automaticamente baterias durante a carga, isola baterias durante a descarga e em ocorrência de arranque do motor.

Características

• Protege eletrónica sensível a bordo via isolamento temporário de cargas do circuito do motor quando ocorre arranque do mesmo
• Desenhado para sistemas de 12V ou 24V
• Contactos hermeticamente selados
• Protegido contra ignição – seguro para instalação a bordo de barcos a motor alimentados com combustível
• Suporta alternadores de elevada saída até 120 amperes
• Dual sensing
• LED remoto opcional indicativo de estado – adquirido em separado

ESPECIFICAÇÕES

• Tensão nominal: 12V / 24V DC
• Condição de isolamento de arranque: arranque do motor
• Corrente de operação: 175mA (combinado) | 15mA (aberto)
• Torque do pino terminal: 15.82 Nm
• Corrente contínua: 120 A
• Corrente intermitente: 210 A (5 min)
• Cabo mínimo: 1/0 AWG
• Material do pino: cobre estanhado

Posição do Contato do Relé

• Combinado 30 seg: 13.6V @ 12 V | 27.2V @ 24 V
• Combinado 90 seg: 13.0V @ 12 V | 26.0V @ 24 V
• Aberto 10 seg: 12.35V @ 12 V | 24.7V @ 24 V
• Aberto 30 seg: 12.75V @ 12 V | 25.5V @ 24 V
• Aberto elevado: 16.0V @ 12 V | 30.0V @ 24 V
• Bloqueio de sobretensão: 16.0V @ 12V | 32.0V @ 24V
• Bloqueio de subtensão: 9.5V @ 12 V | 19V @ 24 V
• Peso: 570g
