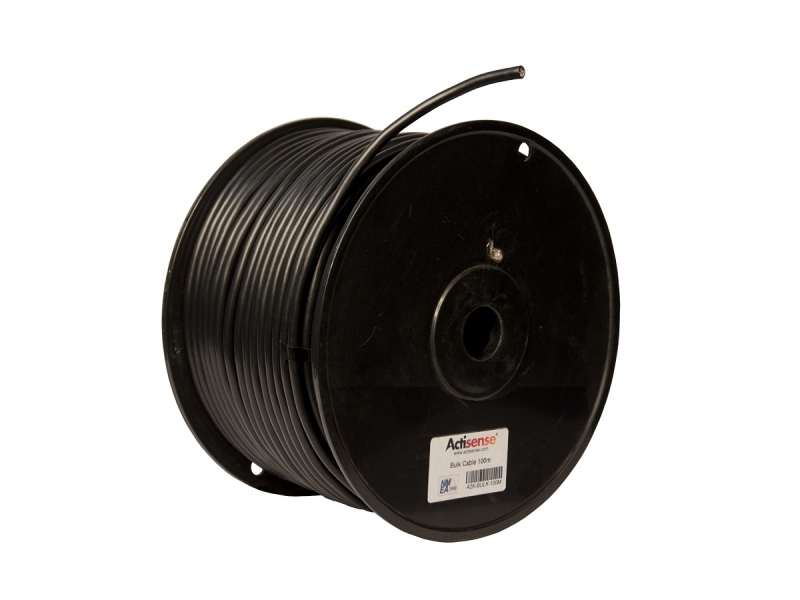

A2K-BULK-100M - Rolo de cabo NMEA 2000 Micro 100 metros

Este cabo NMEA 2000 possui cinco fios dentro de um só cabo à prova de água: fios de alimentação e ligação terra, dois fios de sinal e um de drenagem. O fio de drenagem liga a proteção do cabo que protege os fios de sinal, ligação terra e alimentação de interferência externa de frequências rádio e reduz as emissões RFI do cabo.

Pode ser utilizado para criar um backbone até 100 metros de comprimento. Na eventualidade do comprimento necessário para o backbone exceder os 100 metros, o centro do bus pode ser alargado com mini cabo NMEA 2000 para manter as micro seções exteriores até 100 metros.

Principais Características:

• Temperatura de operação: -25º C a +75º C
• Temperatura de armazenamento: -40º C +85º C
• Certificação NMEA 2000
• Norma RoHs
• Certificado UL (E137250, UL1277)

Cabo:

• Material: 37 AWG
• Cobertura: 65% mínimo
• Material de revestimento: PVC preto – 0.8 mm
• Diâmetro exterior do revestimento: 6.85 mm +/- 0.245 mm
• Voltagem: 300V
• DCR: 3.2 Ω
• Comprimento: 100m
• Peso: 7.26 kg

Fios de Alimentação:

• Condutor: 22 AWG
• Isolamento: PVC 0.3 mm
• Diâmetro: 1.43 mm +/- 0.05 mm
• Cores: Preto e Vermelho
• Proteção: revestimento AL Mylar
• Resistência DC 17.5 Ω
• Corrente Máxima: 4A

Fios de Dados:

• Condutor: 24 AWG
• Isolamento: Espuma PE 0.65 mm
• Diâmetro: 2.0 mm +/- 0.05 mm
• Cores: Branco e Azul
• Proteção: revestimento AL Mylar
• Impedância: 120 Ω
• Resistência DC: 28 Ω
• Atenuação a 125kHz: 0.29dB
• Atenuação a 500kHz: 0.50dB
• Atenuação a 1MHz: 0.70dB

Drenagem:

• Condutor: 22 AWG
• Resistência DC 17.5 Ω
